Gewächshaus

Allgemeines

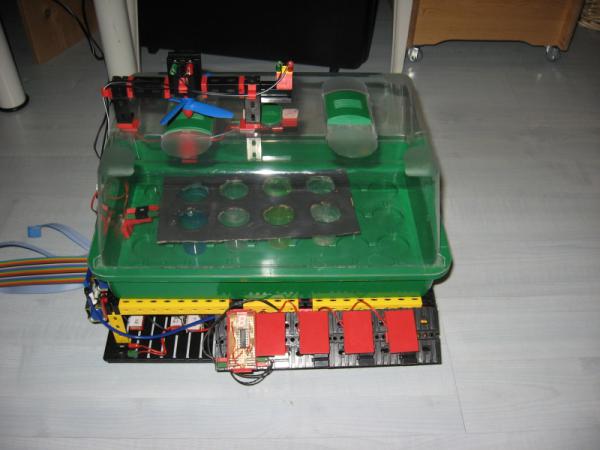

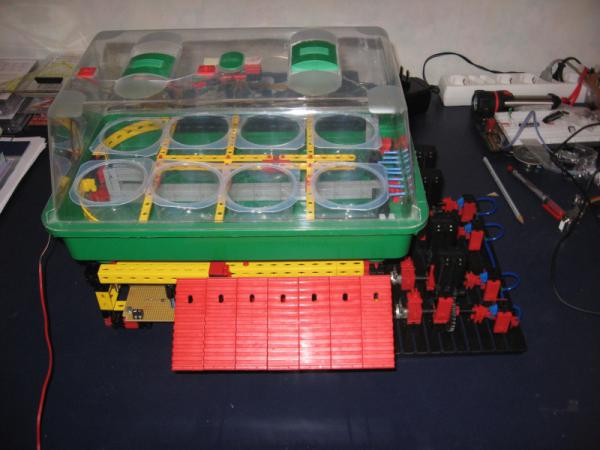

Da ich mich schon immer für Garten und Pflanzen begeistern konnte und mir irgendwann mal ein Gewächshaus zum anziehen besorgt hatte, kam mir dir Idee dieses mit ein wenig (fischer)Technik zu tunen. Rausgekommen ist ein Gewächshaus, das automatisch die Pflanzen gießt und außerdem das Gewächshaus lüftet und beleuchtet.

Die Technik

Gießautomatik

Die Gießautomatik ist meiner Meinung nach das interessanteste an der ganzen Maschine (und das, das mich am meisten Nerven gekostet hat :P). Da es nicht reicht einfach alle Pflanzen mit einer einzigen Wasserleitung zu verbinden (das Wasser wird sich nicht gleichmäßig verteilen …), musste eine Steuerung her, die alle Pflanzen einzeln mit Wasser versorgen kann. Das hat zudem den Vorteil, dass bei Bedarf Pflanzeln einzeln extra nachgegossen werden können. Letztendlich habe ich dieses Steuerung mit fischertechnik Handventilen gelößt. Die sind günstig und komplett aus Kunststoff, das Wasser sollte also nichts ausmachen. Diese Ventile können entweder sperren oder in zwei verschiedene Richtungen öffnen. Mit 3 solcher Ventile konnte ich also schon mal 6 Pflanzen einzeln gießen.

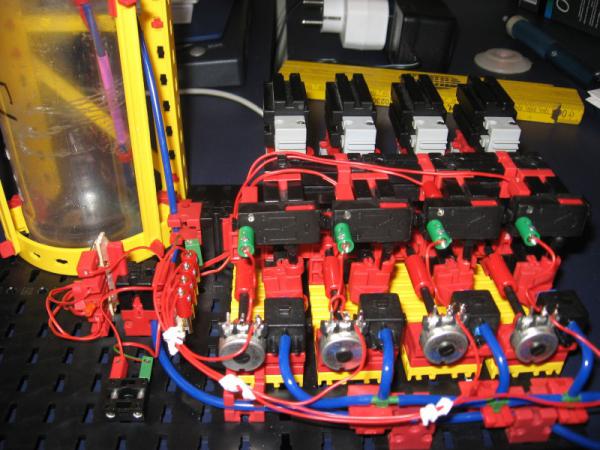

Die Ventile wurden von je einem S-Motor gesteuert. Um das ganze einigermaßen gescheit steurern zu können habe ich Mitteltaster benutzt, was erstaunlich gut und genau funktioniert. Was aber noch wesentlich genauer ist und technisch natürlich extrem schön, ist Potentiometer zu benutzen. Nachteil hierbei ist, dass das (Robo)Interface nicht besonders stabile analog-Werte liefert. Hier wäre es also angebrachter einen Mikrocontroller zu benutzen.

Lüftung

Die Luft in dem kleinen Treibhaus wird ziemlich schnell sehr heiß und gerade während der Keimzeit brauchen die Pflanzen sogar noch Sauerstoff, statt welchen zu erzeugen! Zum Öffnen der Luftschächte habe ich einen Pneumatikzylinder benutzt, im Nachhinein nicht besonder klug, das Klima im Treibhaus tut den Dingern nämlich überhaupt nicht gut. Heute würde ich wohl einen via Controller gesteuerten Servo benutzen, den Kompressor plus Lufttank etc. spart man sich dann auch noch … Der Lüfter saß oben drauf, das Klima im Treibhaus hätte dem sicher nicht gutgetan. Auch hier würde ich mittlerweile einen kleineren, leisen PC-Lüfter benutzen.

Beleuchtung

Die Beleuchtung ist wohl eher technischer Schnickschnack (also genau das richtige für mich), ich habe damals einfach 2 Lampen an die Decke geklebt, Einzelbeleuchtung mit LEDs fände ich ja auch sehr schick …

Steuerung und Bedienung

Das Gewächshaus habe ich immer mit dem RoboInterface von fischertechnik gesteuert, das hat auch ziemlich gut geklappt, es war 2 Monate am Stück an (nachts aus) und hat zuverlässig gearbeitet. Ich habe irgendwann mal ein bischen an einer neuen Steuerung mit Mikrocontroller gebastelt, vor allem wegen der Ventilsteuerung per Potentiometer. Irgendwie bin ich aber bis heute nicht wirklich dazu gekommen mal etwas davon fertigzubauen. Ich habe aber vor irgendwann mal was richtiges, eventuell auch nicht aus fischertechnik, aufzubauen. Zum Schluss noch ein paar Bilder.
